◆供液系統
供液系統包括液體外加劑供應系統和水供應系統。混凝土攪拌用水清水占比較大，近年來隨著環保要求的推進及污水處理系統的改進，大多攪拌站開始增加循環污水的使用。
經過計量的水即可單獨靠重力流入攪拌機，也可以在水計量斗下方安裝一臺水泵，向攪拌機進行加壓供水，能夠起到快速供水和沖洗攪拌裝置的作用。

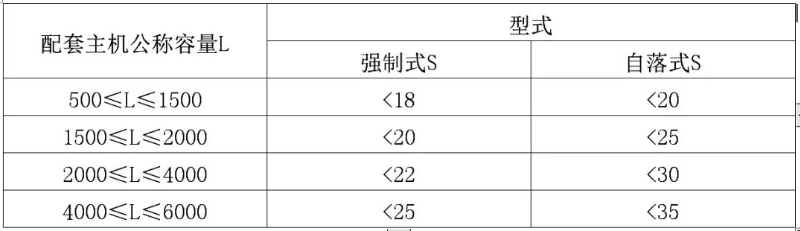

按照GB10171-2005“周期式混凝土攪拌站（樓）向配套攪拌機內供水時間應符合下表的要求”。 液體外加劑用量較少，一般會在水稱量完成前就完成計量。新水工控制系統采用先稱先卸的方式，在水稱量完成后提前把稱好的外加劑卸入水中，既可以提高生產效率，又充分溶解，提高攪拌速度和質量。
◆氣動系統

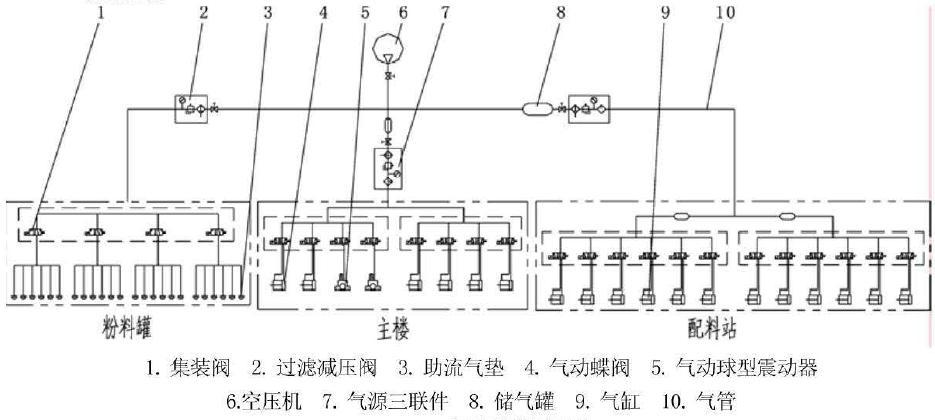

在混凝土攪拌站中大部分機構都是利用氣壓驅動，氣壓驅動具有低成本、無污 染的特點。氣動系統基本原理圖如下圖所示。
自空氣壓縮機(如下圖)出來的高壓氣體，經氣源三聯件處理，進入電磁閥， 當電磁閥接到控制信號后，接通相應回路，壓縮空氣進入驅動元件(氣缸、震動器、助流氣墊)，完成相應動作(料門開關、震動起停、破拱起停)。在各氣動元件分別或同時工作時，工作壓力應大于O.4MPa。
空壓機的控制方式分為兩種：氣調控制(半自動型)和電調控制(全自動型)： ?氣調控型：空壓機排氣壓力達到上限壓力，空壓機卸載運行，達到下限壓力加載運行，一般應用在用氣量較大及頻繁加卸載運行的空氣系統。氣調型空氣壓縮機用調壓閥控制壓縮機加載或卸載。 ?電調控制：空壓機排氣壓力達到上限壓力，空壓機停止運行，達到下限壓力啟動運行，一般應用在用氣量較小及不頻繁加卸載運行的系統。
在選擇空壓機的安裝地點時，必 須考慮周圍空氣清潔、濕度小，以保證吸入空氣的質量。同時要嚴格遵守限 制噪聲的規定：提高空壓機放置點的相對高度可以明顯改 善吸入氣體的清潔度。
氣源三聯件如圖3-28所示，它在氣動系統中起過濾、減壓、油霧作用。過濾是將壓縮空氣中的冷凝水和油泥等雜質分離出來，使壓縮空氣得到初步凈化；減壓可通過三聯件來調節出口壓力大小；油霧是噴出油霧潤滑氣閥等。
